劳士集中电源集中控制菲涅尔透镜超亮吸顶灯
劳士集中电源集中控制菲涅尔透镜超亮吸顶灯，集中电源集中控制型劳士消防应急照明灯具，与应急照明控制器和劳士应急照明集中电源控制箱配套使用，通过应急照明控制器的控制与应急照明集中电源的供电，完成正常疏散照明和应急预案照明。劳士菲涅尔透镜吸顶灯，集中电源型应急照明灯，采用高亮度、低功耗LED光源，菲涅尔透镜，阻燃防火塑料灯体，PC面盖，自带独立的安装挂板，安装简单方便，典型光通量665Lm，亮度高，外观新颖美观，集中供电，智能控制，执行消防联动、强启亮灭及应急疏散预案照明，各项技术指标和参数完全符合《技术标准》3.2.5条的规范规定，适合室内吸顶式安装使用。
劳士集中电源集中控制型消防应急照明灯具 / 150mm菲涅尔透镜吸顶灯
劳士集中电源集中控制型150菲涅尔透镜吸顶灯功能讲解
一、技术参数
| 品牌 | L'OS / 劳士 | 灯具类型 | 集中电源集中控制型消防应急照明 |
| 额定功耗 | 10W | 防护等级 | IP42 |
| 额定电压 | DC36V | 感应方式 | 无感应 |
| 光源类别 | LED 菲涅尔透镜 | 光束角 | （50％ lmax）：106.9deg |
| 光通量 | ≥665Lm | 材质 | 防火塑料底壳+PC面盖 |
| 色温 | 6500K | 产品尺寸 | φ150×25 mm |
| 线制 | 二线制 | 挂空尺寸 | 105 / 60 mm（自带独立挂板） |
| 产品型号 | L-ZFJC-E10W7169 | 安装方式 | 吸顶式 |
| 质保期限 | 二年（实际寿命10年以上） | 生产厂家 | 江门劳士国际电气有限公司 |
光束角 / 安装高度 / 水平照度对照表
 |
灯具安装高度 （M） |
灯下最大 地面水平照度 （Lx） |
地面水平等照度直径（m） | ||||
| 1.0Lx照度线 | 3.0Lx照度线 | 5.0Lx照度线 | 10.0Lx照度线 | ||||
| 2.5 | 17 | 10.2 | 7.4 | 6.4 | 4.0 | ||
| 3.0 | 12 | 11.4 | 8.2 | 6.4 | 2.8 | ||
| 3.5 | 8..59 | 12.0 | 8.4 | 6.0 | / | ||
| 4.5 | 5.23 | 13.6 | 7.6 | 1.4 | / | ||
| 6.0 | 3.0 | 15.4 | / | / | / | ||
| 光束角（50％ lmax）:106.9deg | 8.0 | 1.77 | 15.0 | / | / | / | |
集中电源集中控制型消防应急照明与疏散指示系统组成图
二、功能特性
1、劳士集中电源集中控制菲涅尔透镜超亮吸顶灯，集中电源集中控制型消防应急照明灯具，吸顶式集中电源型应急照明灯；
2、劳士集中电源型吸顶式应急照明灯，光效超高，10米以上超宽光圈，照度均匀、亮度超高；
劳士集中电源集中控制菲涅尔透镜超亮吸顶灯发光效果实物图
3、采用阻燃防火塑料灯身，高亮、低功耗LED光源，菲涅尔透镜，光效直接，光源使用寿命长；
4、灯具采用RVS 2×2.5mm²或RVS2×4mm²的二总线连接，接线简单，安装方便；

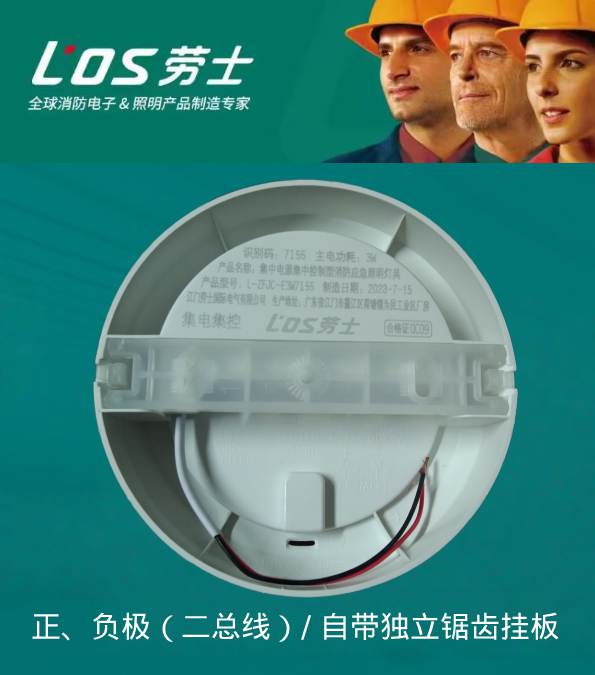

灯具背面自带独立安装挂板
5、无极性接线方式，二线制连接后即可实现联动，执行强启亮灭、疏散预案照明等功能；
劳士集中电源集中控制菲涅尔透镜超亮吸顶灯接线图
6、防护等级IP42，吸顶式/吸墙式安装，自带安装独立挂板，安装快捷简单；
7、每台灯具自带UID码，可由应急照明控制器统一实现自动编码。
线型选择
| 消防应急照明系统回路线材要求 | 线材要求 |
| 控制器至集中电源（或配电箱）通讯双绞线 |
通讯双绞线采用 NH-RVSP-2X1.5㎡。采用单独弱电线槽（管）； 如设备间距超1000米，需采用耐火光纤通讯（使用光纤转换器） |
| A型集中电源（或配电箱）至灯具 |
采用双绞线 NH-RVS-2X2.5㎡，线径大小可根据回路总功率大小和线长而定， 采用单独弱电线槽（管），不得采用平行线，以免影响通讯 |
| B型集中电源至灯具 五线制 |
AC220V / DC216V电源线采用：NH-BVR-3X2.5㎡； 36V通讯双绞线采用：NH-RVSP-2X1.5㎡ |
| 控制器至FAS（火报）主机 | 干接点联动：NH-BVR-2X1.5㎡；协议通讯联动：标准RS232 / RS485 |
您可能还想了解：劳士集中电源型应急照明灯10W侧发光应急照明灯
【资料下载】150菲涅尔透镜吸顶灯L-ZFJC-E10W7169产品使用说明书
更多集中电源集中控制型消防应急照明灯具，请浏览江门劳士应急灯厂家官网【集中电源集中控制型消防应急照明】栏目。
