劳士应急照明控制器

       劳士应急照明控制器,落地式/立柜式消防应急照明控制器主机,自带大容量高品质环保电池,180min超长备电应急时间,输入AC220V,50Hz,采用汽车级CAN总线技术,稳定可靠,超大容量,最多可带127台设备,组网后最大可带点灯具60000,单机3200台灯具;劳士应急照明控制器主机,工业级触摸显示屏,显示内容丰富,人机界面友好,全方位检测管理每台灯具的工作状态,劳士应急照明控制器在发现故障时能发出声光控报警信号提示,低功耗工业控制计算机,工作稳定可靠,电池的自控充电技术,使用寿命长、耐高温,通讯更稳定可靠。



        环保节能       优质电池      远程调试      火报通联





                                                                                             劳士落地式应急照明控制器主机



        通信稳定      电子编码      高度集成      操作极简



一、技术参数



 额定功率  65W  设备名称  消防应急照明控制器主机
 输入电压  AC220V  防护等级  IP33
 应急时间  ≥180分钟  联动方式  干接点、协议通讯(RS232 / RS485)

 显示屏

 17寸液晶显示屏

 干接点

 标准配置4路、反馈 / 输出4路

 主控机

 工控计算机

 干接点扩展

 可扩展至32路、反馈 / 输出8路

 通讯接口

 CAN / RS232

 通信方式

 4条CAN总线

 干接点功能

 平面图编程、智能疏散变向疏散、分区启动、两点启动、无源干接点反馈

 通讯距离

 最远16KM

 组网方式

 RJ45以太网

 带点设备  最多127台  组网功能  主控机、区域机(分机)、CRT(图形显示装置)
 带点灯具  单机3200、组网最大60000  电池  12.8V 15Ah铁锂电池 / 1组
 编码方式  在线编码、手持编码器  箱体材质  镀锌钢板箱体 / 黑色喷塑
 包装方式  1台 / 箱  产品尺寸  600×600×1800(mm)
 型        号  L-C-1  安装方式  落地式 / 立柜式
 识  别  码  L7000-A  生产厂家  江门劳士国际电气有限公司
 主机功能 平面图显示、标准网格机柜、17寸工业显示屏、鼠标键盘操作、支持平台集成
 主要功能

定期自动月检、年检功能、SUB导入导出数据、联动编程、状态查询、故障报警、智能疏散算法、平面图编程、火灾报警主机联动、系统自检、

自动 / 手动应急、多用户权限管理、存储信息100000条。





                                                                                  劳士落地式应急照明控制器消防控制室安装使用实物图



二、功能特性



1、劳士应急照明控制器,采用立柜一体式机箱设计,落地式 / 立柜式主机,安装维护方便;



                                                                                         劳士立柜式应急照明控制器主机总装图



2、劳士应急照明控制器具有接收火灾报警控制器或消防联动控制器干接点信号或DC24V信号的接口,且满足兼容性要求;


3、可对每个消防应急灯具的工作状态进行实时监控,具有不间断巡检、故障主报警功能;



                                                                                      劳士消防应急照明和疏散指示系统组成图


4、自带大容量高品质环保电池,工作时间长,控制器自身备电应急放电时间≥180分钟;


5、可对故障和火警信息具有精确定位功能,并能调出平面图形;能显示楼宇真实割面以及灯具的物理位置和工作状态,全景和局部图形缩放;



6、应急照明控制器能保存、打印系统运行时的日志记录,并有数据备份功能,数据存储容量≥100000条,并设计为自动保存功能,系统参数在断电后不会造成任何数据的丢失;


7、带点设备最多127台。自控充电技术,寿命长、耐高温,通讯稳定可靠;



                                                                                     劳士落地式应急照明控制器8回路接线端子示意图


8、可接受消防报警控制器给出的火灾报警信息,并且在第一时间生成最佳的逃生路径;


9、智能电池检测管理系统,系统对每块电池进行实时检测,便于电池维护;

10、采用汽车级CAN总线技术,稳定可靠;



11、具有最佳疏散路线数据库,当发生火灾时,主机能按照最佳疏散路线,控制不同种类的灯具发出频闪、开灯、灭灯、改变指示方向,指引被困火灾现场人员沿预案逃生路线逃生。为被困火灾现场的人员,在混乱的火灾现场提供一条快捷、有效的逃生路线,以最短的路径、最短的时间撤离火灾现场,有效保障人民生命财产安全;

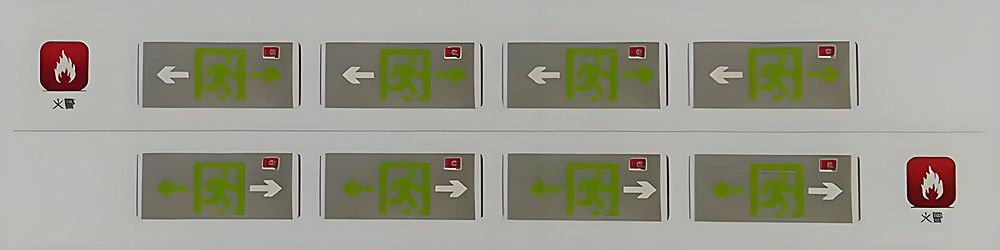

                                                                                                          劳士消防应急照明和疏散指示系统火情状态下借用通道智能疏散图例



12、内置低功耗工业控制计算机,工作稳定可靠;

13、采用工业触摸显示屏,显示内容丰富,人机界面友好;


14、控制器能以手动控制和自动控制两种方式实现,使其与所有的消防应急灯具瞬间转换成应急状态;并设有强制性控制按钮,使所有消防应急灯具转换成应急状态;


15、全方位检测管理每台灯具的工作状态,发现故障时能发出声光控报警信号提示;


16、应急照明控制器可监视主电供电状态,线路状态和灯具的工作状态,当主电失电、处于欠压状态时,或接收到火灾信号时,能够自动切换到备用电池供电;



                                                                         劳士立柜式应急照明控制器安装尺寸图


17、超大容量,单机最大可支持3200台灯具,组网最大60000。



18、劳士应急照明控制器,各项功能及技术指标均满足现行国家标准GB51309-2018第6.0.1 、第6.0.5条及规范相关要求。



三、通信连接



        劳士消防应急照明控制器与下级设备(应急照明集中电源控制箱)的通信连接,可采用手拉手连接方式,特点是一进一出接线,线路分段敷设,首尾明确,检修方便,需打开每台应急照明集中电源的匹配电阻开关,接线时无需区分进出方向或上、下级,并且由于设备自带中继器功能,在此连接方式下,应急照明集中电源控制箱与应急照明集中电源控制箱间隔布线距离可达1KM,抗干扰能力更强,回路总长可达16KM。(如下图所示)



                                            劳士消防应急照明控制器与应急照明集中电源箱手拉手通信连接方式示意图



        劳士应急照明控制器与应急照明集中电源通信连接也可采用菊花链连接方式,特点是任意一台设备(应急照明集中电源控制箱)在断开连接时均不影响整条线路回路连接,该连接方式回路总长不得超过1KM。(如下图所示)



                                             劳士应急照明控制器与a型应急照明集中电源菊花链通信连接方式示意图



四、劳士应急照明控制器调试步骤



        调试步骤



        灯具编码 / 抄码 → 设置设备地址 → 登记设备与灯具 → 连接消防联动 → 测试



(1)灯具编码:灯具安装时要用编码器给灯具编址,编码器可以给灯具供电,再进行编码。或者抄写灯具上8位数的UID码。



(2)设置设备地址码:在设备显示屏按说明书操作设置设备地址。



(3)登记设备与灯具:检查所有灯具和设备的连接确认无误后,在控制器内打开【自动登记功能】,按下【开始检测】,控制器会扫描所有已连接的设备和灯具,请逐个确认设备的地址与每台设备锁连接的灯具情况,核对好后再按下【登记保存】按钮,登记设备与灯具。



        如果设备数量或地址不对,请检查通信回路或设备地址码;如果灯具不对,请检查灯具的回路和连接。登记完成后可在参数菜单内查看、修改设备或灯具参数信息。



(4)连接消防联动:将火灾报警主机的联动信号线连接至应急照明控制器干接点/DC24V输入端口,控制器支持4个联动信号和2个干接点反馈信号,输入端口自动识别干接点(无源)和DC24V(有源)信号与正负极,无需区分。反馈信号接至应急照明控制器任意一个输出干接点,该输出信号只支持无源干接点方式。在收到联动信号后该输出信号将会启动。



(5)测试:可以直接短接应急照明控制器干接点/DC24V任意一个输入端口,应急照明控制器即启动点亮所有灯具。消防联动测试,火灾报警主机启动对应的连接信号,应急照明控制器收到信号后即启动点亮所有灯具。



五、常见问题



1、常见故障及处理方法



 序号  设备故障  信息  解决方法
 1  月检故障

 按国标规定,每月检查设备电池工作

能力,月检时电池应急工作30秒,如

无法应急则报月检故障

 请检查设备是否有其他故障,如有请先解决其他故障。如果没有其他故障

请更换电池

 2  年检故障

 按国标规定,每年检查设备电池工作

能力,电池应急时间低于30分钟时报

年检故障

 更换备电电池
 3  主电故障

 设备平时使用的电源停电,设备将

进入应急状态

 请检查开关与供电
 4  备电欠压  备电电池电压过低

 请保持主电源正常,等待设备充电一天。如果故障依旧,请检查是否

有其他故障,如有请先解决娶她故障,如果没有其他故障请更换设备

主板

 5  备电过放

 备电电池过度使用。非紧急情况下

请不要过度使用备电电池

 请检查是否有其他故障,如有请先解决其他故障。如果没有请检车设备

是否打开强启功能(非紧急情况下请勿使用强启功能)、输出回路是否

有超载情况

 6  备电开路

 备电电池的正负极连接线未与主控

板连接、或主控板备电开关未打开、

或主控板内备电保险损坏

 请正确连接备电电池连接线并打开备电开关。如果状态依旧请检查

主控板内的备电保险,如果备电保险完好,请替换电池或主控板以

确定损坏部件

 7  电池健康故障  电池寿命剩余不足  请更换电池或重新充放电
 8  电池均衡故障  备电电池内部线路故障  请联系经销商,返厂维修
 9  电池采集故障  备电电池内部线路故障  请联系经销商,返厂维修
 10  均衡版离线  备电电池的均衡检测线未与主控板连接

 请正确连接电池均衡线检测,如故障依旧,请替换电池或主控板以确定

损坏部件

 11  充电故障  充电系统异常

 请重启设备,在开启设备时先打开备电开关,再打开主电开关。如果

故障依旧,请替换电池或主控板以确定损坏部件

 12  主电开关电源故障

 主电开关电源(AC-DC)异常,或输出

回路异常

 请移除所有输出回路,如故障依旧请更换主电开关电源(AC-DC)部件
 13  输出回路故障  二总线输出异常  请移除所有输出回路,并检查主控板内各个输出保险与输出总保险
 回路输出保险丝开路  二总线输出异常  请移除对应故障回路线,并排查线路故障。在排除线路故障后更换保险丝
 回路漏电流超标  二总线输出异常

 请移除对应故障回路线,如果故障依旧请联系经销商,返厂维修。如果

故障恢复则请排查该线路

 回路灌电流超标  二总线输出异常

 请移除对应故障回路线,如果故障依旧请联系经销商,返厂维修。如果

故障恢复则请排查该线路

 回路短路/过载  二总线输出异常

 请移除对应故障回路线,如果故障依旧请联系经销商,返厂维修。如果

故障恢复则请排查该线路

 14  显示板离线  显示屏与主控板的连接线异常

 请检查显示屏与主控板的连接线,如果故障依旧,请替换显示屏或主控

板以确定损坏部件

 15  地址冲突  有多台设备的地址号相同  请检查每一台设备的地址,并度重复地址的设备重新设置地址



2、常见问题解答



 序号  问题  回答
  1  灯具不能编址?  通讯线电源线接反,需要将通讯线和电源线重新正确连接即可
  2  标志灯具没有常亮?  在控制器做预案设置的时候,灯具属性没有设置全亮
  3  发布广播应急命令,灯具不应急?  这是因为该灯具连接的分配电有问题,做预案的时候,分配电没有连接EPS供电
  4  灯具不按照逃生路线指示逃生路线?  把引导方式改变成智能引导就可以了
  5

 逃生路线不是按照实际的报警器报警点指示逃生路线?

 这是引导方式设置成“仅首警引导”的原因,只要把引导方式设置成智能引导就可以了
  6  做消防分区时,不能导入图纸?

 这是因为图纸放置的位置错误,只要把图纸放置在 C:\Program Files\智能消防\智能消防应急照明

 和疏散系统\Area

  7  设备小图纸大,图纸小设备大?  这是因为导入的图纸尺寸有问题,必须根据你的实际情况缩小或扩大图纸
  8  光源故障?  光源故障灯具闪烁或不亮,把相应的灯具拆开检查光源连接线是否正常
  9  灯具离线  检查灯具电源线和通信线与分配电输出主线是否开路
