消防应急灯集中供电电源接法图
消防应急灯集中供电电源接法图
劳士集中控制型应急照明系统干接点接线图

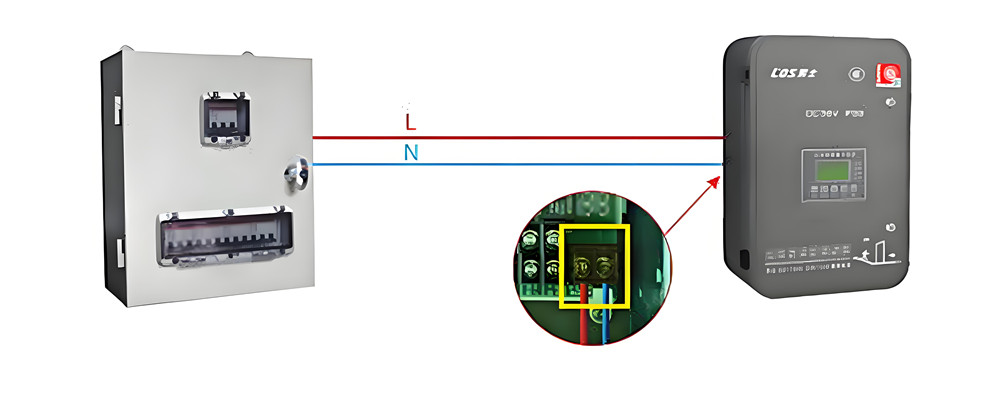

劳士a型应急照明集中电源型市电检测线接线图
劳士a型应急照明集中电源箱CAN通信总线接线图例
劳士集中供电电源主控模块接线图线

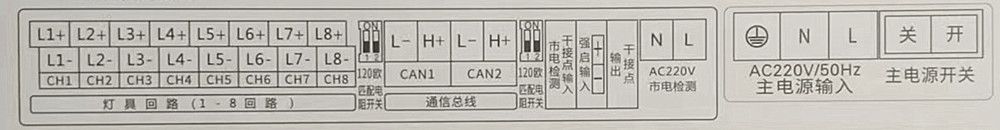

劳士应急照明集中电源控制箱接线端子图例
接线说明
| 端子定义 | 名称 | 接线说明 | |||
|
灯 具 回 路
1 至 8 回 路 |
CH1 | 1+ | 第一回路灯具输出正极（+） | ||
| 1- | 第一回路灯具输出负极（-） | ||||
| CH2 | 2+ | 第二回路灯具输出正极（+） | |||
| 2- | 第二回路灯具输出负极（-） | ||||
| CH3 | 3+ | 第三回路灯具输出正极（+） | |||
| 3- | 第三回路灯具输出负极（-） | ||||
| CH4 | 4+ | 第四回路灯具输出正极（+） | |||
| 4- | 第四回路灯具输出负极（-） | ||||
| CH5 | 5+ | 第五回路灯具输出正极（+） | |||
| 5- | 第五回路灯具输出负极（-） | ||||
| CH6 | 6+ | 第六回路灯具输出正极（+） | |||
| 6- | 第六回路灯具输出负极（-） | ||||
| CH7 | 7+ | 第七回路灯具输出正极（+） | |||
| 7- | 第七回路灯具输出负极（-） | ||||
| CH8 | 8+ | 第八回路灯具输出正极（+） | |||
| 8- | 第八回路灯具输出负极（-） | ||||
| 匹配电阻开关 | 120欧姆 |
该匹配电阻开关只控制CAN1端口电阻，拨至ON位置CAN1端口带120欧姆电阻；拨至1、2位置表示CAN1处于无电阻状态， 并且两位数拨码需同时拨动 |
|||
| 通信总线 | CAN1 | L- | 通信线负极（-） | ||
| H+ | 通信线正极（+） | ||||
| CAN2 | L- | 通信线负极（-） | |||
| H+ | 通信线正极（+） | ||||
| 匹配电阻开关 | 120欧姆 |
该匹配电阻开关只控制CAN2端口电阻，拨至ON位置CAN2端口带120欧姆电阻；拨至1、2位置表示CAN2处于无电阻状态， 并且两位拨码需同时拨动 |
|||
| 干接点 |
干接点输入 市电检测 |
市电故障检测分为干接点输入和AC220V输入两种市电故障检测方式出厂时默认为干接点输入方式 | |||
| 当需要AC220V输入方式时，需在系统中打开“AC市电检测开关” （严禁将不同相位的市电直接并接监测） | |||||
| 【注】：如果用户需要多路市电监测请使用干接点输入的方式监测 | |||||
|
24V或干接点 强启输入 |
干接点强启输入方式为无极性连接 | ||||
| 当需要DC24V强启输入方式时，需注意区分正、负极 | |||||
| 干接点输出 | 当备用电池组供电时才有输出，主电状态下处于断开状态 | ||||
|
AC220V 市电检测 |
N | 市电输入零线 | |||
| L | 市电输入火线 | ||||
| 主电源输入 | PE | 接地线 | |||
| N | 应急照明集中电源主电源输入零线 | ||||
| L | 应急照明集中电源主电源输入火线（消防火线） | ||||
| 主电源开关 | 关 | 关闭设备主电源 | |||
| 开 | 开启设备主电源 | ||||
更多劳士应急照明集中电源控制箱型号规格及接线方法，请浏览劳士消防应急灯官网【应急照明集中电源】栏目。
