智能消防应急照明和疏散指示系统安装注意事项

智能消防应急照明和疏散指示系统,即《消防应急照明和疏散指示系统技术标准》(简称:新标准)新规范GB50319-2018,于2018年7月10日由住建部批准发布,自2019年3月1日正式实施。



       智能消防应急照明和疏散指示系统的安装注意事项,应遵循以下安装原则及规范。

一、灯具在顶棚、疏散走道或通道的上方安装时,应符合下列规定

(1)照明灯可采用嵌顶、吸顶和吊装式(吊挂式)安装。

(2)标志灯可采用吸顶和吊装式(吊挂式)安装。室内高度大于3.5m的场所,特大型、大型、中型标志灯宜采用吊装式安装。

(3)灯具采用吊装式(吊挂式)安装时,应采用金属吊杆或吊链,吊杆或吊链上端应固定在建筑构件上。

二、灯具在侧面墙或柱上安装时,应符合下列规定

(1)可采用壁挂式或嵌入式安装;

(2)安装高度距地面不大于1m时,灯具表面凸出墙面或柱面的部分不应有尖锐角、毛刺等凸出物,凸出墙面或柱面最大水平距离不应超过20mm。

三、非集中控制型系统中,自带电源型灯具采用插头连接时,应采取使用专用工具不可拆卸的连接方式连接

四、应急照明控制器、集中电源和应急照明配电箱的安装要求

(1)应安装牢固,不得倾斜;

(2)在轻质墙上采用壁挂方式安装时,应采取加固措施

(3)落地安装时,其底边宜高出地(楼)面100~200mm;

(4)设备在电气竖井内安装时,应采用下出口进线方式;

(5)设备接地应牢固,并应设置明显标识。

五、应急照明控制器、集中电源和应急照明配电箱的接线要求

(1)引入设备的电缆或导线,配线应整齐,不宜交叉,并应固定牢靠;

(2)线缆芯线的端部,均应标明编号,并与图样一致,字迹应清晰且不易褪色;

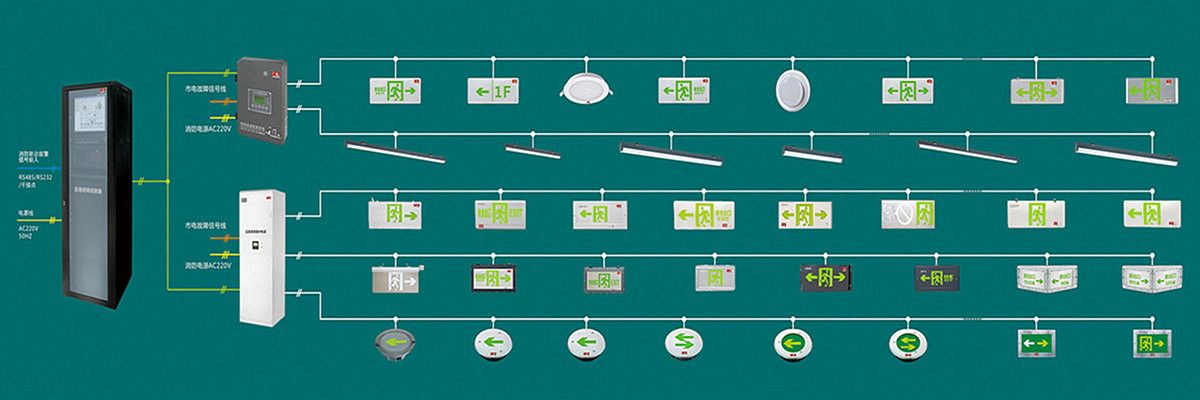

                                                       劳士应急照明控制器和应急照明集中电源控制箱连接实物图



(3)端子板的每个接线端,接线不得超过2根;

(4)线缆应留有不小于200mm的余量;

(5)导线应绑扎成束;

(6)线缆穿管、槽盒后,应将管口、槽口封堵。

六、应急照明配电箱或集中电源的输入及输出回路中不应装设剩余电流动作保护器,输出回路严禁接入系统以外的开关装置、插座及其他负载。
